01 / Zanim rozpoczniesz
Bezpieczeństwo
na każdym etapie.
Wyłączenie falownika nie usuwa napięcia na modułach. Nie rozłączaj złączy pod obciążeniem i nie dotykaj styków. Prace elektryczne oraz montaż na wysokości wykonuje wykwalifikowany personel, z odpowiednimi zabezpieczeniami i procedurą odłączenia systemu.
Przed pracą
- Zapoznaj się z pełną instrukcją modułu, konstrukcji wsporczej, złączy i falownika oraz z projektem instalacji.
- Stosuj suche narzędzia izolowane, środki ochrony osobistej i zabezpieczenie przed upadkiem. Zdejmij metalową biżuterię.
- Nie pracuj podczas deszczu, śniegu, silnego wiatru lub gęstej mgły. Nie pracuj przy mokrych zaciskach.
- Nie instaluj modułów przy otwartym ogniu, materiałach palnych ani w atmosferze palnych lub wybuchowych gazów.
Chroń moduł
- Nie stawaj, nie chodź ani nie odkładaj ciężkich przedmiotów na szkle.
- Nie podnoś panelu za przewody lub skrzynkę przyłączeniową. Nie skręcaj ramy i nie uderzaj w moduł.
- Nie wierć dodatkowych otworów, nie modyfikuj ramy i nie otwieraj skrzynek przyłączeniowych.
- Uszkodzonego modułu nie montuj ani nie naprawiaj samodzielnie. Uszkodzenia szkła i odsłonięte przewody wymagają interwencji wykwalifikowanego technika.
02 / Odbiór i przygotowanie miejsca
Sprawdź panel.
Zaplanuj jego otoczenie.
Zweryfikuj dostawę i oznaczenia.
Sprawdź model, klasę mocy i numery seryjne na opakowaniu oraz modułach. Obejrzyj szkło, ramę, tył panelu, przewody i złącza przy odbiorze, po rozpakowaniu i bezpośrednio przed montażem. Zachowaj identyfikację modułów w dokumentacji instalacji.
Przygotuj bezpieczne rozpakowanie.
Producent wymaga odpowiedniego miejsca i co najmniej dwóch osób. Moduł 510 W waży 27 kg. Nie pozostawiaj złączy bez ochrony przed wilgocią i pyłem; stosuj właściwe osłony do czasu ich połączenia. Szczegóły magazynowania i rozpakowania określa oddzielna instrukcja JinkoSolar.
Oceń konstrukcję i zacienienie.
Projektant lub instalator sprawdza nośność i odporność ogniową dachu, mocowanie do podłoża oraz obciążenia od śniegu i wiatru. Uwzględnij drzewa, kominy, budynki i inne przeszkody zacieniające moduły w ciągu roku.
Wentylacja i warunki otoczenia
Zapewnij przepływ powietrza za panelem i odprowadzanie ciepła. Nie montuj modułu w miejscu zanurzania w wodzie ani stałego zraszania. Nie zasłaniaj otworów odwadniających ramy.
Instrukcja V07 podaje temperaturę otoczenia −40°C do +40°C, temperaturę pracy −40°C do +70°C, zalecaną wilgotność poniżej 85% RH i maksymalną wysokość instalacji 2000 m. Szczególne warunki, m.in. lokalizacje nadmorskie, wymagają sprawdzenia rozdziału 3.1 i uzgodnienia zabezpieczeń.

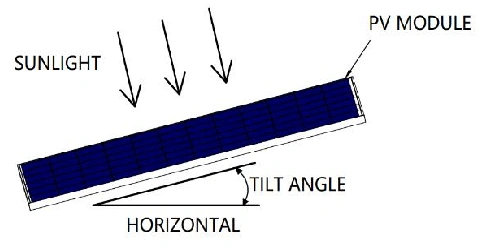

Nachylenie ponad 10° jest zaleceniem dotyczącym czyszczenia. Optymalną orientację i kąt dla uzysku energii wyznacza się dla konkretnej lokalizacji i konstrukcji.
Źródło: instrukcja V07, rozdz. 3.2, s. 12 (PDF: 16) ↗
03 / Montaż mechaniczny
Mocowanie dobrane
do konkretnego modułu.
Poniższy wariant dotyczy rodziny JKMxxxN-54HL4M-BDV, do której należy JKM510N-54HL4M-BDV. Nie przenoś rozstawów i obciążeń z wierszy innych modeli. Wymiary panelu 510 W wynoszą 1961 × 1134 × 30 mm.

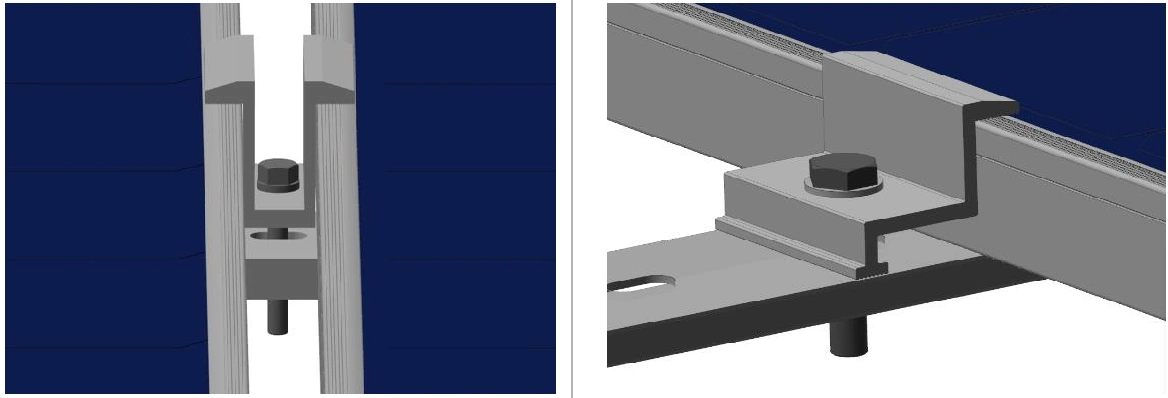

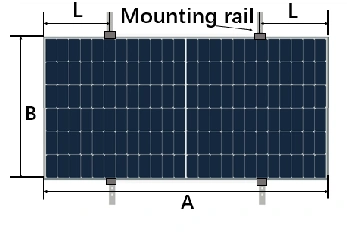

Wariant na klemach: metoda A z tabeli 7
Cztery klemy mocują długie boki ramy, a dwie szyny biegną równolegle do krótkich boków modułu. Dla tego modelu tabela 7 wskazuje położenie L = A/5 ± 50 mm, gdzie A to długość panelu, a L określa położenie mocowania od końca długiego boku, zgodnie z rysunkiem producenta.
L = 392,2 ± 50 mm
Zakres: 342,2–442,2 mm
To przeliczenie strefy dla długości podanej w karcie produktu. Położenie i powierzchnię docisku klemy weryfikuj z rysunkiem, rzeczywistą ramą i dokumentacją konstrukcji.
Źródło: instrukcja V07, tabela 7, s. 17 (PDF: 21) ↗
| Parametr | Wartość / warunek |
|---|---|
| Liczba klem i szyn | 4 klemy, 2 szyny; geometria jak wyżej |
| Strefa mocowania | A/5 ± 50 mm |
| Maksymalne obciążenie testowe od przodu | +5400 Pa |
| Maksymalne obciążenie testowe od tyłu | −2400 Pa |
Instrukcja podaje zależność: maksymalne obciążenie testowe = 1,5 × obciążenie projektowe. Dla powyższego wariantu odpowiada to 3600 Pa od przodu i 1600 Pa od tyłu po podzieleniu wartości testowych przez 1,5. Nie stanowi to oceny nośności całej instalacji: projekt musi uwzględnić dach, szyny, klemy, zakotwienia oraz lokalne oddziaływania.

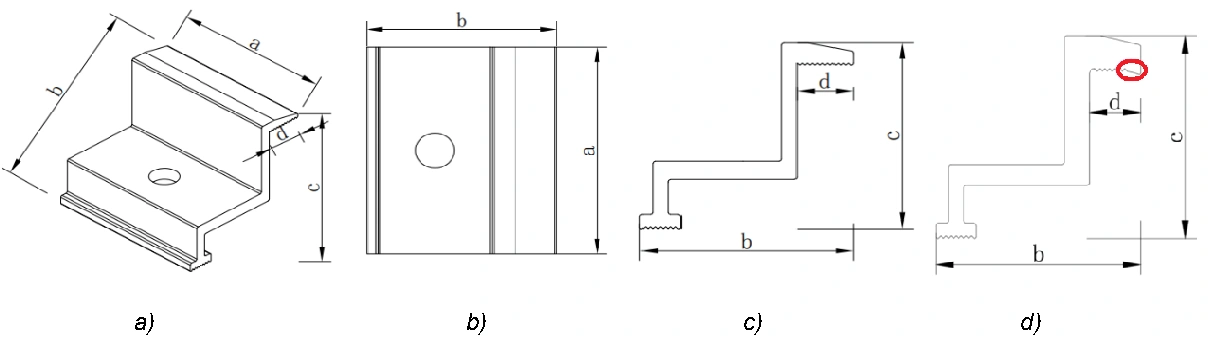

Wymagania dla klem
| Długość klemy (a) | Co najmniej 50 mm dla opisywanego modułu |
|---|---|
| Grubość klemy | Co najmniej 3 mm |
| Zachodzenie klemy na ramę (d) | 10–11 mm |
| Moment dla śruby M8 w tabeli producenta | 16–20 Nm; dokładną wartość potwierdzić dla zastosowanego systemu |
Źródło: instrukcja V07, rozdz. 4.2, s. 15 (PDF: 19) ↗
- Klema nie może dotykać przedniego szkła, deformować ramy ani zacieniać powierzchni czynnej.
- Stosuj co najmniej cztery klemy; większe obciążenia mogą wymagać innego dopuszczonego wariantu i dodatkowych podpór.
- Minimalne wymiary nie gwarantują zgodności każdej klemy dostępnej na rynku. Potwierdź kompatybilność elementów u dostawcy konstrukcji.
- Dokręcaj narzędziem z kontrolą momentu, według uzgodnionych wymagań modułu i konstrukcji. Rozbieżności wyjaśnij przed montażem.
Źródło: instrukcja V07, tabela 6, s. 16 (PDF: 20) ↗

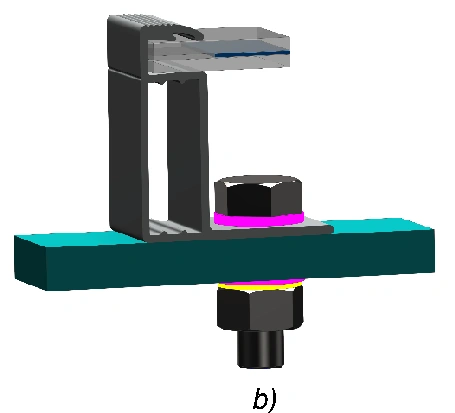

Alternatywa: mocowanie śrubowe
Tabela 4 dla tej rodziny wskazuje mocowanie przez cztery wewnętrzne otwory montażowe z obciążeniem testowym +5400/−2400 Pa, przy szynach równoległych do krótkiego boku. Dla czterech zewnętrznych otworów w tym wierszu nie podano dopuszczonej wartości.
Dla otworów 14 × 9 mm tabela 3 przewiduje śrubę M8 i referencyjny moment 16–20 Nm. Stosuj elementy odporne na korozję oraz podkładki zgodnie z instrukcją. Potwierdź otwory na rysunku konkretnego modułu i dokładny moment u dostawcy konstrukcji.
Inne warianty klemowania opisują tabele 7–9. Nie stosuj automatycznie strefy i obciążeń metody A do innych układów. Montaż nieopisany w instrukcji wymaga wcześniejszej oceny i akceptacji JinkoSolar.
Źródło: instrukcja V07, rozdz. 4.1; tabele 3–4 na s. 14, s. 13 (PDF: 17) ↗
04 / Projekt elektryczny i okablowanie
Połączenia zgodne
z projektem systemu.

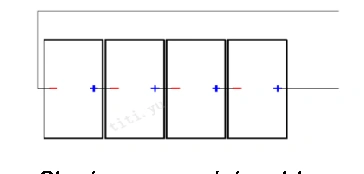

W połączeniu szeregowym sumują się napięcia, a w równoległym — prądy. Liczbę paneli i łańcuchów dobiera projektant do falownika, temperatury minimalnej, zabezpieczeń oraz warunków lokalnych. Modułów o różnych parametrach elektrycznych nie należy łączyć szeregowo.
| Vmp / Imp | 34,39 V / 14,83 A |
|---|---|
| Voc / Isc | 40,72 V / 15,73 A |
| Współczynnik temperaturowy Voc | −0,25%/°C |
| Maksymalne napięcie systemu modułu | 1500 V DC (IEC) |
| Maksymalny bezpiecznik szeregowy modułu | 35 A |
1500 V nie jest automatycznie dopuszczalnym napięciem falownika, a 35 A nie jest zalecanym bezpiecznikiem każdej instalacji. Obowiązuje najniższy limit odpowiednich elementów systemu. Voc rośnie przy spadku temperatury; obliczenie napięcia łańcucha musi uwzględniać lokalną temperaturę minimalną. Dla modułu bifacial trzeba także uwzględnić zwiększenie prądu przy doświetleniu tylnej strony.
Rozdział 2.2 podaje współczynnik 1,25 jako wartość referencyjną do uwzględnienia przy doborze parametrów względem Isc i Voc. Wymaga to sprawdzenia z dostawcą falownika i wymaganiami projektu; nie zastępuje obliczeń temperaturowych ani doboru zabezpieczeń.
Prowadzenie przewodów
- Dobierz przewody PV i złącza do prądów, napięcia, temperatury i warunków środowiskowych projektu. Przekrój 4 mm² wymieniony w instrukcji dla pojedynczego modułu nie jest uniwersalnym doborem przewodu całej instalacji.
- Przymocuj przewody tak, aby nie zwisały, nie ocierały o ostre krawędzie i nie naciskały na tylną powierzchnię modułu.
- Nie napinaj przewodów przy skrzynce i złączach. Długości muszą odpowiadać rzeczywistemu układowi paneli.
- Dla przewodów DC opisanych w instrukcji minimalny promień gięcia wynosi R = 4 × d, gdzie d to zewnętrzna średnica przewodu. Sprawdź także wymagania konkretnego kabla.
Źródło: instrukcja V07, rozdz. 5.2, s. 24 (PDF: 28) ↗
Źródło: instrukcja V07, tabela 11, s. 23 (PDF: 27) ↗
Złącza: czyste, suche i zgodne
- Sprawdź typ złącza na dostarczonym module. Nie łącz złączy różnych producentów; podobny wygląd nie potwierdza zgodności.
- Przed połączeniem skontroluj czystość, suchość i brak korozji styków. Stosuj odpowiednie, zatwierdzone narzędzia.
- Po zatrzaśnięciu sprawdź osadzenie delikatnym pociągnięciem. Zabezpiecz złącza przed zanurzeniem, długotrwałym słońcem i wilgocią.
- Nie rozłączaj pod obciążeniem. Nie otwieraj skrzynek i nie wymieniaj samodzielnie diod bocznikujących; diody nie zastępują zabezpieczenia nadprądowego.
05 / Uziemienie i połączenia wyrównawcze
Pewne połączenie
ramy z systemem ochronnym.
Instrukcja wymaga uziemienia ram modułów. Układ, materiały i przekroje dobiera wykwalifikowany elektryk zgodnie z projektem oraz wymaganiami lokalnymi. Samo uziemienie ramy nie zastępuje projektu ochrony odgromowej.

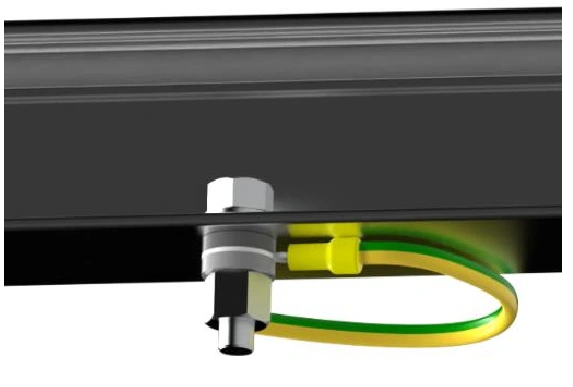

- Fabryczne otwory uziemiające mają średnicę 4 mm i oznaczenie uziemienia. Są przeznaczone do uziemienia, nie do mocowania modułu.
- Stosuj zgodne elementy uziemiające zapewniające kontakt elektryczny przez anodowaną warstwę ramy. Nie wierć dodatkowych otworów ani nie uszkadzaj ramy.
- Śruby, nakrętki i podkładki powinny być ze stali nierdzewnej, dobrane do otworu i zatwierdzonego połączenia.
- Sprawdź ciągłość połączeń i udokumentuj wynik odbioru. Szczegóły materiałów i dopuszczonych metod podaje rozdział 5.3.
Źródło: instrukcja V07, rozdz. 5.3, s. 25 (PDF: 29) ↗
06 / Kontrola przed uruchomieniem
Odbiór instalacji.
Sprawdź i udokumentuj.
Przed uruchomieniem wykwalifikowany instalator sprawdza połączenia, biegunowość, pewność zamknięcia złączy oraz zgodność parametrów elektrycznych z projektem. Poniższa lista porządkuje kontrolę — nie zastępuje pomiarów i protokołu odbioru.
- Moduły bez pęknięć, uszkodzeń ramy, przewodów i skrzynek.
- Numery seryjne i modele zgodne z dokumentacją.
- Klemy, szyny i położenie mocowań zgodne z wybranym wariantem.
- Momenty dokręcenia sprawdzone według wymagań zastosowanego systemu.
- Zachowane odstępy, wentylacja i drożność odprowadzania wody.
- Przewody zabezpieczone przed naprężeniem, tarciem i kontaktem z tyłem modułu.
- Złącza zgodne, suche, czyste i całkowicie zablokowane.
- Biegunowość, napięcia, zabezpieczenia i połączenia uziemiające sprawdzone przez uprawnioną osobę.
- Przekazane schematy, wyniki kontroli, instrukcje i plan konserwacji.
07 / Konserwacja
Czyste moduły.
Regularna kontrola.
Czyszczenie
Producent zaleca czyszczenie najlepiej raz w miesiącu, częściej w zapylonym otoczeniu. Stosuj miękką ściereczkę i wodę o pH 6,5–8; woda o wysokiej zawartości minerałów może pozostawiać osad. Czyść rano lub późnym popołudniem, przy mniejszym nasłonecznieniu i chłodniejszych modułach.
Nie używaj materiałów ściernych ani niezatwierdzonych środków chemicznych. Nie czyść modułu z pękniętym szkłem lub odsłoniętym okablowaniem. W module szkło–szkło tylną stronę czyść w razie potrzeby, chroniąc przewody i złącza oraz stosując wymagane środki ochrony.
Kontrola co 6 miesięcy
Instrukcja zaleca przegląd uszczelnień skrzynek, stanu modułów, okablowania i uziemienia. Sprawdź uszkodzenia od gryzoni i warunków atmosferycznych, korozję oraz stan połączeń.
Podczas oględzin zwracaj uwagę na pęknięcia szkła, uszkodzenia tylnej strony, nowe zacienienie, ślady przegrzania i poluzowane mocowania. W razie nieprawidłowości przekaż ocenę i naprawę wykwalifikowanemu serwisowi.
08 / Dokumentacja źródłowa
Oryginał zawsze
pod ręką.
To polskie opracowanie MOC-OZE.pl na podstawie dostarczonej instrukcji JinkoSolar Installation and Instruction Manual V07, z 10.06.2025. Obejmuje ogólne zasady i opisane wyżej warianty montażu modelu 510 W. Nie jest pełnym, autoryzowanym tłumaczeniem producenta ani projektem konkretnej instalacji.
Rysunki pochodzą z załącznika JinkoSolar; podpisy i objaśnienia są po polsku. Numery stron w odnośnikach uwzględniają różnicę między numeracją drukowaną a stronami pliku PDF. Przed pracami potwierdź aktualność dokumentacji dla dostarczonego modułu. W razie rozbieżności z oryginałem lub instrukcją konstrukcji wyjaśnij je z producentem przed montażem.
